Laidus anglies pluoštas: privaloma medžiaga, skirta elektronikai lengvinti

Atsižvelgiant į greitą 5G milimetrinių bangų ryšio, orlaivių aviacijos, išmaniųjų transporto priemonių, aukščiausios- medicinos įrangos ir nešiojamos karinės įrangos kartojimą,laidžioji anglis-pluoštinės kompozicinės medžiagos-, pasižyminčios lengvomis savybėmis, plačiajuosčio ryšio elektromagnetiniu-ekranavimu, šilumos laidumu ir atsparumu korozijai, taip pat galimybe sudėtingai -formuoti -, iš alternatyvių variantų tampa būtinomis medžiagomislengvi elektroniniai prietaisai. Spartus tokių medžiagų pritaikymas turėjo įtakos formų-gamybai, todėl iškilo visiškai naujų iššūkių kuriant, apdirbant ir apdorojant įpurškimo-liejimo ir presavimo{4} formas. Sinerginis medžiagų ir formų vystymas tapo svarbiu elektroninių kompozitų industrializacijos keliu.



I. Pagrindinės medžiagos savybės



(1)Ryškūs lengvo svorio pranašumai:

Laidieji anglies{0}}pluošto kompozitai yra daug mažesnio tankio nei metaliniai pagrindai, tokie kaip aliuminis ir varis. Esant identiškiems elektromagnetinio ekranavimo veiksmingumo reikalavimams, jų svoris sumažėja 60–80 %, palyginti su įprastais metaliniais korpusais. Ryšio -bazinių- stočių gaubtai, automobilių milimetrinių{7} bangų radarų korpusai, orlaivių aviacijos elektronikos važiuoklės ir nešiojamieji kariniai elektroniniai prietaisai sumažina svorį tiesiogiai padidina įrangos naudingąją apkrovą, sumažina energijos sąnaudas ir sumažina transportavimo-ir{9}}įrengimo išlaidas. Aviacijos ir kariniai sektoriai yra labai{11}jautri svoriui; kiekvienas sutaupytas svorio kilogramas optimizuoja bendrą{12}}transporto priemonės ištvermę ir manevringumą, dar labiau padidindamas lengvumo svarbą.



(2) Didelis plačiajuosčio ekrano efektyvumas:

5G Sub-6 GHz ir milimetrinės bangos aukšto dažnio veikimo sąlygos nustato griežtus EMC (elektromagnetinio suderinamumo) standartus. Laidus anglies pluoštas užtikrina plačiajuostį elektromagnetinį blokavimą per ištisinį trimatį laidų tinklą medžiagos viduje. Po modifikacijos jo ekranavimo efektyvumas siekia 50–70 dB, visiškai aprėpiantis 5G ir milimetrinių bangų veikimo dažnių juostas. Viename komponente sujungiamos konstrukcinės apkrovos ir elektromagnetinės ekranavimo funkcijos. Nebereikia papildomų klijais suklijuotų metalinių apsauginių plėvelių, kurios sumažina dalių skaičių, supaprastina surinkimo darbus ir išvengia signalo trukdžių aukšto dažnio sąlygomis. Jis atitinka tiksliųjų elektroninių gaubtų, tokių kaip milimetrinių bangų radarai ir ryšio bazinės stotys, taikymo reikalavimus.



(3)Atsparumas korozijai kartu su tuo pačiu šilumos išsklaidymu:

-Transporto priemonių komponentai ir lauko bazinės stotys yra ilgai veikiamos kintančių temperatūros ciklų, lietaus ir druskos purškimo aplinkos. Metaliniai korpusai yra linkę į elektrocheminę koroziją ir eksploatacijos metu pablogėja jų veikimas. Laidūs anglies pluošto kompozitai pasižymi puikiu cheminiu stabilumu ir puikiu atsparumu druskos purškimo korozijai. Išnaudodami vidinį anglies pluošto šilumos laidumą, jie suvokia konstrukcinės apkrovos, elektromagnetinio ekranavimo ir kartu šilumos išsklaidymo „trys viename“ efektą. Įrenginio veikimo metu susidaranti šiluma greitai nukreipiama į išorę, sumažinant vidinės ertmės temperatūrą, lėtinant elektroninių komponentų senėjimą ir sumažinant priežiūros bei keitimo dažnumą. Jis atitinka ilgalaikius automobilių ir ryšių lygio įrangos aptarnavimo reikalavimus.





II. Keturi pagrindiniai segmentuoti taikymo sektoriai



2026 m. laidžios anglies-pluošto medžiagos, pasižyminčios išskirtiniu medžiagų -našumu, buvo komerciškai naudojamos keturiuose pagrindiniuose segmentuotuose sektoriuose, apimančiuose civilinius ryšius, civilinę aviaciją, karinę įrangą ir aukščiausios- medicinos prietaisus. Kiekviename sektoriuje taikomi skirtingi procesų reikalavimai, nuolat skatinantys iteraciją ir plėtrą tiekėjų{5}}ir -pasroviui komponentams bei palaikomoms-liejimo pramonės šakoms.

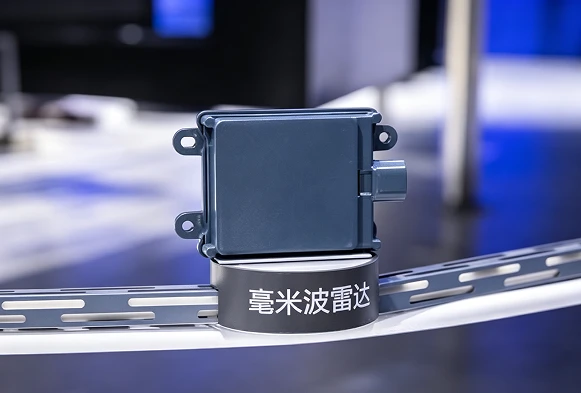

(1) 5G ryšio bazinių stočių ir milimetrinių bangų radarų gaubtai (pagrindinis didelės apimties civilinio pritaikymo sektorius)

Kaip civilinės{0}}programos scenarijus su sparčiausiu pramoniniu diegimu-ir didžiausiu iki šiol rinkos mastu,įpurškimo{0}}liejimo laidus anglies-pluošto korpusaisparčiai keičia tradicines metalines konstrukcines dalis. Medžiaga itin lengva, atspari druskai-purškimui ir antikorozinės savybės puikiai prisitaiko prie atšiaurių lauko bazinių stočių ir transporto priemonėse-montuojamų milimetrinių{4}bangų radarų darbo sąlygų. Palaikoma subrendusi-vieno gabalo įpurškimo-liejimo technologija, įgyvendinama standartizuota didelės-apimties efektyvi masinė gamyba, todėl labai sumažėja galutinio-produkto gamybos sąnaudos. Tai tiesiogiai suaktyvina sudėtinių įpurškimo formų užsakymus ir yra pagrindinis pelėsių pramonės augimo veiksnys.



2) Oro aviacijos sistemos, skirtos civiliniams komerciniams orlaiviams (aukštos klasės lokalizacija pagrįstas sektorius)

Pagreitintas aviacijos elektronikos pagalbinių komponentų lokalizavimas dideliems buitiniams orlaiviams leido laidžiamanglies -pluošto dalysišlaikyti griežtus civilinės aviacijos tinkamumo skraidyti ir EMC sertifikatus. Jų išskirtinis atsparumas aukštai temperatūrai-smūgiams, apsauga nuo elektrocheminės korozijos ir aukštas ekranavimo efektyvumas puikiai tinka sudėtingoms oro sąlygoms dideliame aukštyje. Šios srities produktai dažniausiai gaminami taikant didelio-tikslumo suspaudimo-formavimo procesus, nustatant aukštesnius techninius standartus didelėms-dydžio, didelio-tikslumo, atsparumo dilimui-kompozitinėms presavimo formoms ir atnaujinant aukščiausios klasės-formų-gamybos technologijas.



(3) Nešiojamoji karinio lygio elektroninė įranga (specialios paskirties privalomasis-paklausos sektorius)

Laidūs anglies pluošto tikslūs komponentai buvo plačiai naudojami kariniuose delniniuose terminaluose, lauko{0}}ryšio važiuoklėse ir nešiojamų radarų aparatinėje įrangoje. Sujungdama lengvą našumą, plačiajuostį elektromagnetinį ekranavimą, atsparumą aukštai žemai temperatūrai ir atsparumą lauko aplinkos erozijai, ši medžiaga efektyviai sumažina individualų-kario kovos apkrovą ir atitinka griežtus elektromagnetinių atsakomųjų priemonių ir lauko -ekstremalios{4}}aplinkos operacijų reikalavimus. Šis sektorius, pasižymintis maža-paketine produkcija, įvairiu gaminių asortimentu ir dideliu tikslumu, skatina pasikartojančias naujoves ir pritaikytą mažo dydžio tikslaus įpurškimo{7}}liejimo ir suspaudimo{8}}liejimo formų pritaikymą.



(4) MRT medicininio magnetinio rezonanso tomografijos įranga (aukštos klasės specializuota įranga)

Dėl savo unikalių nemagnetinių ir didelio ekranavimo kompozito savybių laidžioji anglies pluošto medžiaga iš esmės pašalina ilgalaikius įprastų metalinių komponentų pramonės problemų: magnetinio lauko trukdžius ir vaizdo artefaktus. Jis užtikrina efektyvų elektromagnetinį ekranavimą, išlaikant stabilų magnetinio lauko veikimą ir tikslų MRT įrangos vaizdavimą. Medicinos prietaisų korpusai ir apsauginiai komponentai pasižymi dideliu pritaikymu ir gausiomis nestandartinėmis struktūromis, skatinančiais nuolatinį individualių kompozicinių formų kūrimą ir masinę gamybą bei atveriančias aukščiausios klasės rinkos nišą formų pramonei.



Keturiems pagrindiniams sektoriams būdingi įvairūs taikymo scenarijai, papildomi techniniai reikalavimai ir nuoseklūs rinkos ciklai. Jie veiksmingai apsaugo nuo rinkos{1}}svyravimų rizikos, kylančios iš vienos pramonės šakos, sukurdami stabilią, diversifikuotą ir tvarią paklausos sistemą. Jie skatina platų-laidaus anglies-pluošto komponentų skverbimąsi ir stipriai skatina plėsti ir atnaujinti prieš srovę gaminamų kompozitinių-specializuotų įpurškimo-liejimo ir suspaudimo -liejimo formų pramonę. Visiškai-pramoninė{10}}grandinė suderinta su medžiagomis, komponentais ir formomis.



III. Tikslios formos, pritaikytos laidžioms kompozitinėms medžiagoms



Kad atitiktų masinės{0}}laidinės gamybos reikalavimusanglies{0}}pluošto elektroniniai komponentai,formų gamintojai turi kartoti sprendimus pagal penkis aspektus: formos-plieno rūšies parinkimas, bėgių-ir -vartelių dizainas, aušinimo-sistemos konfigūracija, ventiliacijos-konstrukcijos išdėstymas ir paviršiaus apdorojimas.



Pirma,didelio{0}}kietumo dilimui-atsparus liejimo plienasyra priimtas kaip standartas, kad būtų atsparus ertmių dilimui, kurį sukelia anglies{0}}pluošto užpildai, prailgina pelėsių tarnavimo laiką ir apsaugo nuo matmenų-netoleravimo ir laidumo svyravimo, kurį sukelia ertmės susidėvėjimas. Antra, užtvarų-ir-takų konstrukcijos turi būti optimizuotos, kad būtų galima valdyti lydalo įpurškimo greitį, sumažinti šlyties sukeltą anglies pluošto lūžimą, išsaugoti nepažeistus vidinius anglies pluošto tinklus gatavų dalių viduje ir išlaikyti stabilų elektros laidumą. Plonasienių sudėtingos struktūros elektroninių dalių ventiliacijos išdėstymas turi būti patobulintas, kad būtų pašalinti degimo ir plaukiojančio pluošto defektai, atsirandantys dėl dujų įstrigimo kompozito formavimo metu. Didelio tikslumo subalansuotos aušinimo sistemos sumažina dalių deformaciją ir garantuoja korpuso spaustukų ir surinkimo sąsajų matmenų nuokrypius, kad atitiktų tikslių elektroninių mazgų surinkimo reikalavimus.

Tuo tarpu pelėsių -paviršiaus-apdorojimo procesai atnaujinami naudojant specialias dangos apdorojimo priemones. Tai sumažina trinties sukeliamą anglies-pluošto dilimą ir anglies -nuosėdų susidarymą, prailgina nepertraukiamų formų-gamybos ciklus ir sumažina poliravimo-ir -priežiūros prastovos laiką, atitinkančius didelius-nepertraukiamos{9}elektroninių komponentų gamybos poreikius. Kai kurios įmonės kuria specialias suspaudimo formas, skirtas laidžių anglies -pluošto suspaudimui{12}}formuotiems gaminiams, kad būtų užtikrintas vienodas slėgio ir -temperatūros pasiskirstymas ir nuoseklus elektros{14}}laidumas dideliuose elektroniniuose korpusuose.





IV. Diferencijuoti konkurenciniai pranašumai



Augant tokiems sektoriams kaip humanoidiniai{0}}robotų elektroniniai-valdymo korpusai, žemos-orbitos-palydoviniai terminalai, transporto priemonėse-montuojami išmanieji-suvokimo komponentai ir nepilotuojami orlaiviai, laidžiųjų anglies{6}}pluošto medžiagų rinka išliks. Tolesni galutiniai{8}}naudotojai išlaikys pastovią didelio-našumo-greičio, didelio-konsistencijos tikslių kompozitinių formų paklausą.

Modifikuoti laidus anglies{0}}pluošto kompozitai suteikia unikalių integruotų funkcinių pranašumų. Remdamiesi ištisiniais anglies-pluošto laidžiais tinklais matricos viduje, jie tuo pačiu metu sustiprina struktūrą, sumažina bendrą-įrangos svorį, išsklaido elektrostatinį krūvį ir apsaugo elektromagnetinį ekraną. Palyginti su tradiciniais metaliniais korpusais, ši medžiagų sistema užtikrina 15 %-40 % lengvumo padidėjimą ir pašalina antrinius-apdirbimo veiksmus, pvz., purškimą ir metalinių{11}}įdėklų surinkimą. Jis tiksliai atitinka pagrindines plėtros tendencijas, susijusias su išlaidų mažinimu, efektyvumo gerinimu ir kokybės gerinimu elektronikos pramonėje. Jis greitai paplito nešiojamųjų kompiuterių viduriniuose rėmuose, ryšio{12}}bazinių Jis nuolat stums visą pramoninę grandinę - kompozicinių-medžiagų tiekėjus, tikslių-komponentų gamintojus ir specialius formavimo-formų pardavėjus - į naują aukštos{23}}galybės ir didelio masto plėtros etapą.
